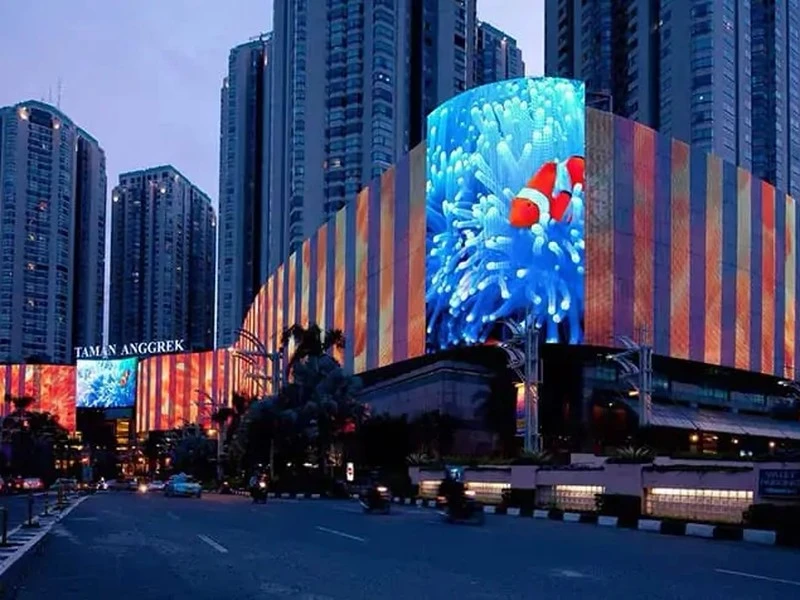

Tampilan LED luar ruangan beroperasi di bawah tekanan lingkungan yang tiada henti. Mulai dari panas terik di musim panas dan hujan deras yang tiba-tiba hingga debu yang terus-menerus dan musim dingin yang membekukan, papan reklame komersial dan layar persewaan acara menghadapi tantangan operasional yang berkelanjutan. Ketika papan reklame digital berukuran besar atau tampilan perimeter stadion tiba-tiba mengalami bagian yang kosong, garis yang berkedip-kedip, atau bercak warna yang terdistorsi, dampak bisnis akan langsung terasa. Waktu henti mengikis pendapatan iklan, merusak reputasi merek, dan meningkatkan biaya pemeliharaan darurat.
Memahami penyebab mendasar di balik malfungsi ini memungkinkan teknisi audio-visual, operator papan reklame, dan pemilik tempat menyelesaikan masalah lapangan dengan cepat. Dalam panduan pemecahan masalah praktis ini, kami membedah lima masalah layar LED luar ruangan yang umum dan menjelaskan metode yang telah terbukti untuk mengembalikan penyampaian visual yang sempurna.
1. Modul LED Tunggal Mati atau Hilang Sinyal
Salah satu keluhan-di lokasi yang paling sering terjadi terjadi ketika satu panel atau modul LED menjadi gelap-saat unit di sekitarnya terus memutar konten video tanpa gangguan.
Langkah Diagnostik
- Periksa Pengumpan Daya DC: Periksa apakah catu daya pengalihan menghasilkan output DC 4,2V atau 5V yang stabil ke hub modul. Terminal kunci cepat-yang longgar atau pemutus arus mini yang terputus biasanya menghentikan transmisi daya lokal.
- Lacak Integritas Kabel Pita: Kabel pita datar (pita pin data) mengirimkan data sinyal penting antara modul dan kartu penerima. Oksidasi, kliping lepas, atau jepitan yang tidak disengaja selama penanganan rutin sering kali memutus rantai data.
- Periksa Port Kartu Penerima: Modul yang terhubung dalam loop berjenjang bergantung pada integritas sinyal upstream. Jika seluruh baris horizontal menjadi gelap, masalahnya biasanya berasal dari port kartu penerima atau jumper LAN utamanya.
Tindakan perbaikan
Sebelum mengganti seluruh panel, pasang kembali semua kabel pita dengan kuat dan uji voltase port dengan multimeter. Dalam instalasi modern, penggunaan lemari aluminium ringan dengan mekanisme ekstraksi magnetis-depan secara signifikan mengurangi waktu penggantian, sehingga teknisi dapat menukar modul luar ruangan yang tidak berfungsi dalam waktu kurang dari dua menit tanpa mengganggu kabel di dekatnya.
2. Bercak Warna Tidak Beraturan dan Perubahan Warna Modul
Pernahkah Anda memperhatikan layar digital luar ruangan di mana beberapa bagian persegi tampak lebih gelap, lebih kuning, atau kehijauan dibandingkan dengan area di sekitarnya? Reruntuhan cacat visual ini menampilkan keseragaman dan mengasingkan pengiklan komersial.
Akar Penyebab
- Throttle Termal Pengemudi IC: Ketika IC driver arus{0}}konstan mengalami disipasi termal yang tidak memadai, arus keluarannya berfluktuasi, menyebabkan penurunan pencahayaan yang nyata pada kumpulan LED tertentu.
- Pemuatan File Kalibrasi Tidak Konsisten: Selama pemeliharaan terjadwal, mengganti modul tanpa menampilkan koefisien kalibrasi pabrik asli (pemetaan kalibrasi .rcfgx atau .dat) akan menimbulkan ketidakcocokan warna yang terlihat.
- Degradasi Catu Daya: Unit catu daya (PSU) yang gagal memberikan tegangan sub-optimal membuat chip driver kekurangan, sehingga menghasilkan pergeseran kromatik-terutama terlihat pada latar belakang putih dan netral.
3. Sinyal Tiba-tiba Berkedip dan Garis Pemindaian Horizontal
Garis yang berkedip-kedip atau pemadaman listrik yang terputus-putus di beberapa lemari luar ruangan biasanya mengarah pada kemacetan transmisi sinyal daripada kegagalan dioda yang parah.
Faktor Kunci yang Harus Diperiksa
- Atenuasi Kabel Jaringan: Kabel ethernet tembaga Cat5e/Cat6 standar mengalami kehilangan paket yang parah melebihi 90–100 meter. Untuk koneksi-jarak jauh antara ruang kontrol utama dan layar luar ruangan, transceiver serat optik tetap menjadi kebutuhan mutlak.
- Interferensi Loop Tanah: Di lingkungan stadion dan festival luar ruangan, tegangan diferensial pembumian antara unit generator dan lemari layar sering kali menimbulkan interferensi elektromagnetik (EMI) ke dalam-jalur sinyal diferensial frekuensi tinggi.
- Sinkronisasi Penyegaran Pengontrol: Frekuensi penyegaran yang salah dikonfigurasi (misalnya, kecepatan rana kamera yang tidak sesuai selama siaran langsung) dapat menyebabkan gangguan visual.
4. Masuknya Uap Air dan Kondensasi Uap Air
Layar digital luar ruangan memerlukan perlindungan masuknya yang ketat. Hujan deras, kelembapan tinggi, dan embun pagi dapat menembus segel yang rusak, menyebabkan oksidasi komponen, korsleting, dan korosi elektrolitik pada jejak PCB.
Ikhtisar Kegagalan Umum dan Perbaikan di Lapangan
| Gejala Kegagalan | Akar Penyebab Utama | Strategi Pencegahan & Perbaikan |
|---|---|---|
| Pemadaman Modul Tunggal | Kabel pita 16-pin rusak atau konektor DC longgar | Pasang kembali pita data; periksa blok terminal DC 5V; modul pertukaran menggunakan alat magnetik layanan depan-. |
| Perubahan Warna Bercak | Profil kalibrasi kedaluwarsa atau driver IC terlalu panas | Muat ulang koefisien kalibrasi kartu penerima; jalur pendinginan yang bersih; periksa keseimbangan tegangan suplai. |
| Jitter Gambar Horisontal | Kebisingan EMI atau kabel CAT6 melebihi panjang maksimum | Menerapkan konverter fiber multimode/single-mode; periksa resistansi kabel grounding sasis (<4Ω). |
| Fogging Internal Dibalik Masker | Gasket kedap air kabinet rusak atau lubang drainase tersumbat | Tutup kembali perimeter kabinet dengan silikon netral; verifikasi kekencangan enclosure IP65/IP66; jalankan layar dengan kecerahan rendah untuk mengurangi kelembapan. |
| Shutdown Suhu Kabin Tinggi | Penumpukan panas matahari-; kipas knalpot brushless gagal | Menerapkan arsitektur daya katoda umum yang-menghemat energi; filter debu bersih; periksa kipas ventilasi yang dikontrol secara termostatis. |
5. Panas Pengoperasian dan Penghentian Termal yang Berlebihan
Papan reklame LED luar ruangan tradisional mengkonsumsi banyak energi. Selama paparan sinar matahari-sore hari, suhu internal kabinet dapat melonjak melebihi 65 derajat jika sistem manajemen termal gagal.
Cara Mengurangi Penumpukan Panas-
- Mengadopsi Arsitektur Katoda Umum: Tidak seperti tampilan anoda umum tradisional yang menghilangkan tegangan berlebih sebagai panas sekitar, teknologi katoda umum menyalurkan tegangan khusus ke chip merah (2,8V) dan hijau/biru (3,8V). Desain ini menurunkan suhu pengoperasian sebesar 15 derajat –20 derajat dan memangkas konsumsi daya layar hingga 30% –40%.
- Pilih Rumah Kabinet Aluminium: Mengganti penutup lembaran-besi logam dengan-bingkai profil-aluminium cor atau aluminium-konduktivitas tinggi memungkinkan seluruh badan kabinet berfungsi sebagai pendingin alami, sehingga menghilangkan kebutuhan akan unit AC eksternal yang mahal.
- Atur Sensor Kecerahan Dinamis: Mengintegrasikan sensor cahaya optik secara otomatis menyesuaikan tingkat nit layar dengan kondisi pencahayaan sekitar, mencegah penumpukan panas-beban penuh selama periode berawan dan pengoperasian malam hari.
Rekayasa Layar Profesional: Strategi Pencegahan
Pemeliharaan proaktif mencegah anomali listrik kecil berkembang menjadi pemadaman layar total. Jadwal pemeliharaan rutin harus mencakup:
- Inspeksi Kabinet dua-tahunan: Periksa segel karet kedap air, kekencangan kait pintu, dan segel kelenjar kabel.
- Pembersihan Debu dan Puing: Bersihkan kisi-kisi ventilasi dan kipas pendingin internal menggunakan udara bertekanan kering.
- Penyeimbangan Beban Daya: Mengukur distribusi arus pada saluran listrik AC tiga-fasa yang masuk untuk menghindari kelebihan beban fasa.
Memilih perangkat keras layar tangguh yang dibangun berdasarkan teknologi yang dapat diakses{0}}dan-belakang, perlindungan masuknya air yang tinggi (IP65 depan dan belakang), dan arsitektur daya-yang hemat energi tetap menjadi pertahanan yang paling dapat diandalkan terhadap kegagalan layar luar ruangan yang tidak terduga.
